搞懂 K8s apiserver aggregation

本文为 K8s API 和控制器 系列文章之一

🤔 How APIService Works

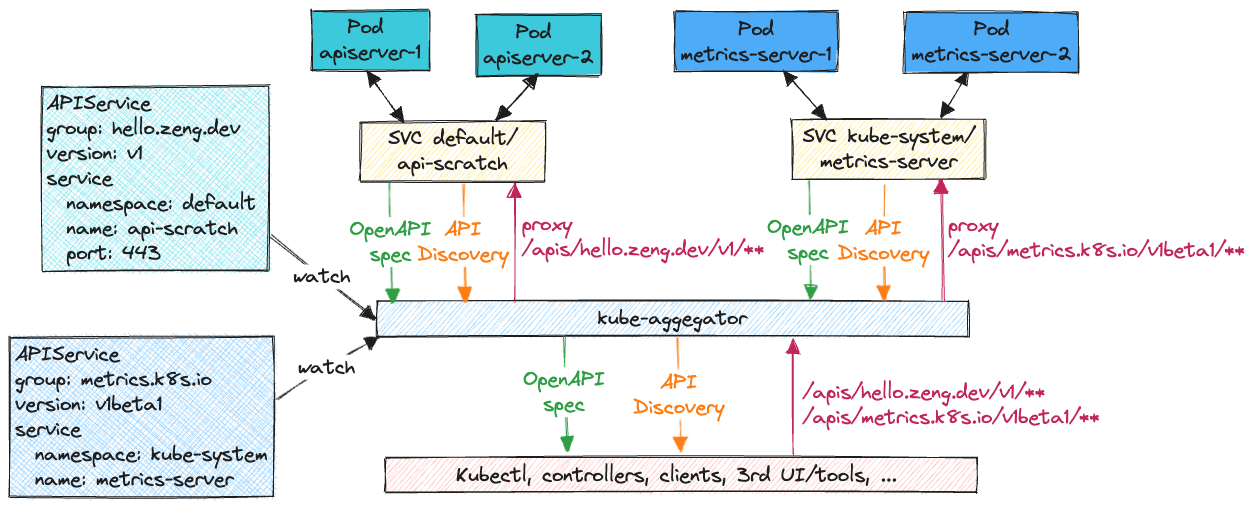

实现一个极简 K8s apiserver 展示了使用 APIService 将 custom apiserver 聚合到 kube-apiserver。聚合（aggregation）由模块 kube-aggregator 实现，其原理如下

kube-aggregator watch 所有 APIService 资源，所有三方 APIService 都会按照 spec.service 字段解析成 Service {name}.{namespace}:<port>。Service 为背后 apiserver 提供负载均衡
启动 proxyHandler，反向代理三方 apiserver 所有流量。CRUD API 如 /apis/hello.zeng.dev/v1/** 和 /apis/metrics.k8s.io/v1beta1/**，全部发送给对应 apiserver 处理
通过 proxyHandlers 访问所有 apiservers 路径 /openapi/v2 和 /openapi/v3，聚合所有 OpenAPI Specification 信息在 /openapi/v2 和 /openapi/v3
通过 proxyHandlers 访问所有 apiservers 服务发现路径 /apis (1.27+) 或者 /apis ➕ /apis/{spec.group}/{spec.version}，聚合所有服务发现信息，在 /apis, /apis/{spec.group} 和 /apis/{spec.group}/{spec.version} 统一提供服务发现

⚠️⚠️⚠️ 注意 ⚠️⚠️⚠️

kube-aggregator 通过路径 /apis/{spec.group}/{spec.version} 发起存活检测，如果未通过，访问三方 apiserver 时 proxyHandler 返回 503 Service Unavailable
如果三方 apiserver 只提供 OpenAPI Specification v2，kube-aggregator 会自动转换出一份 v3 版本

👑 The Builtin Aggregation and HandlerChain

K8s CustomResourceDefinitions (CRD) 原理谈到了 kube-apiserver 引入 CustomResourceDefinitions 时的做法：采用委托模式组合核心 kube-apiserver 模块和 apiextensions-apiserver 模块，收到客户端服务请求时，先到核心模块寻找支持，再到拓展模块寻找支持，若都未果最后返回 404。

实际上 kube-apiserver 模块又以代理模式被组合在 kube-aggregator 模块内。

除提供 API Service 相关 RESTful API 的 group apiregistration.k8s.io 由 kube-aggregator 模块直接实现外，其他官方 API Group，都存在对应的内置 APIService，都有对应的 proxyHandler。

官方 API Groups 和三方 API Groups 使用了同一套框架，但在代理模式上有所区别

每个内置 API GroupVersion，诸如 /api/**, /apis/apps/**, /apis/batch/**, /apis/{crd.group} 等路径，其对应 proxyHandler local 标志位会被置 true。proxyHandler 会将对应路径请求直接委托给同进程 kube-apiserver 模块处理，而非走网络代理
Discovery API 和 OpenAPI Specification 由 HTTP 请求聚合改为了直接读内存聚合

模块嵌套加上通用 filters/middlewares，构成了客户端请求进入具体 apiserver 实现之前的流程

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


  filterchain
+---------------+
| panic recover |        +-- hello.zeng.dev-apiserver ---> /apis/hello.zeng.dev/**
|   ↓           |        │
| tracing       |        |  +--- metrics-apiserver ---> /apis/metmetrics.k8s.io/**
|   ↓           |        |  │
| log           |       remote
|   ↓           |        ↑  ↑              group /apis/apiregistration.k8s.io/**
| timeout       +---> kube-aggregator ---> /api/**, /apis/**, /openapi/v2, /openapi/v3/**
|   ↓           |         ↓
|*authentication|        local
|   ↓           |         │                       core/legacy group  /api/**
| audit         |         └── kube-apiserver ---> official groups   [/apis/apps/**, /apis/batch/**, ...]
|   ↓           |                 ↓
| impersonation |              delegate
|   ↓           |                 │
| flowControl   |                 └── apiextensions-apiserver ---> CRD groups            /apis/apiextensions.k8s.io/**
|   ↓           |                         ↓                        cutsomresource groups /apis/{crd.group}/**
|*authorization |                      delegate
+---------------+                         │
                                          └── notfoundhandler ---> 404 NotFound

与 custom apiserver 最相关的 kube-aipserver filters 是鉴权 authentication(authn) 和授权 authorization(authz)

authn 根据客户端凭证，鉴别出用户信息 (name, uid, groups, extra)，未通过返回 401 Unauthorized
authz 根据用户信息，主要是 (name, groups)，查询用户具有何种权限（通常是 RBAC），未通过返回 403 Forbidden

kube-apiserver 详细 authn authz 概念在这里查看

✍️ How should custom apiserver do authn and authz ?

客户端请求抵达三方 apiserver 有两种

经 kube-apiserver 反向代理到达
客户端直接发起

请求能经 kube-apiserver 反向代理到达 custom apiserver，表明它已经通过 kube-apiserver 的 authn 和 authz。被代理的 HTTP 请求会带有这些 Header

X-Remote-User，authn name
X-Remote-Group，authn groups
X-Remote-Extra-{key}，authn extra key value

分别对应用户信息 (name, groups, extra)。

⚠️⚠️⚠️ 注意 ⚠️⚠️⚠️ 此三项 Header 在 kube-apiserver 中由三个配置项控制，通常按约定写死无必要改动

--requestheader-username-headers，协定为 X-Remote-User
--requestheader-group-headers，协定为 X-Remote-Group
--requestheader-extra-headers-prefix，协定为 X-Remote-Extra-

custom apiserver 首先应该能够鉴别请求是否来自 kube-apiserver 代理。

为解决此问题，kube-apiserver 中还有几项配置

--requestheader-client-ca-file，path to aggregator CA cert，kube-apiserver proxy 请求 TLS 证书签发 CA
--requestheader-allowed-names，通常是 front-proxy-client，对应 proxy 模块证书里头的 Common Name 字段
--proxy-client-cert-file，path to aggregator proxy cert，kube-apiserver proxy 请求 TLS 证书
--proxy-client-key-file，path to aggregator proxy key，kube-apiserver proxy 请求 TLS 私钥

kube-apiserver 所需 proxy CA 和 proxy 证书会在集群启动前时由 kubeadm 等工具（也可以由管理员手工）生成好。kube-apiserver 生成时会往 kube-system namespace 写入 ConfigMap/extension-apiserver-authentication。

运行在 K8s 中的 custom apiserver 首先应该绑定 Kubernetes 内置的如下权限

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: extension-apiserver-authentication-reader
  namespace: kube-system
rules:
- apiGroups:
  - ""
  resourceNames:
  - extension-apiserver-authentication
  resources:
  - configmaps
  verbs:
  - get
  - list
  - watch

custom apiserver 处理请求时

首先应进行客户端 TLS 证书验证：先看是否由 client-ca-file 签发，再验证 TLS 证书 Common Name 是否为 allowed-names 之一。验证通过表明流量来自 kube-apiserver，自 (X-Remote-User, X-Remote-Group, X-Remote-Extra-*) 提取出 authn 信息。否则
请求非可信，应当对其执行 authn

而一般地，所有用户、权限信息又只保存在 kube-apiserver。kube-apiserver 提供了一个专供 authn 的 HTTP POST 接口 /apis/authentication.k8s.io/v1/tokenreviews 解决此类 authn 问题

假设 token 来自 namespace hello 下的 service account me，authn 过程如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


curl -v -XPOST  -H "Accept: application/json" -H "Content-Type: application/json" \
https://10.96.0.1:443/apis/authentication.k8s.io/v1/tokenreviews -d '

{
  "apiVersion": "authentication.k8s.io/v1",
  "kind": "TokenReview",
  "spec": {
    "token": "014fbff9a07c..."
  }
}'

kube-apiserver authn 该 token，通过后返回

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


{
  "apiVersion": "authentication.k8s.io/v1",
  "kind": "TokenReview",
  "spec": {
    "token": "014fbff9a07c..."
  },
  "status": {
    "username": "system:serviceaccount:hello:me",
    "uid": "685c1d52-ab61-49be-9228-a3fa1e839a77",
    "groups": [ "system:serviceaccounts", "system:serviceaccounts:hello", "system:authenticated"]
  }
}'

authn 取得用户信息之后，还需要进行 authz，才真正到达业务处理。针对这类 authz ，kube-apiserver 接口是 POST /apis/authorization.k8s.io/v1/subjectaccessreviews

假设 custom apiserver 需要 authz serviceaccount hello/me 是否能够 list /apis/hello.zeng.dev/namespaces/default/foos，交互协议如下（服务端用 JSON 传输

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


curl -v -XPOST  -H "Accept: application/yaml" -H "Content-Type: application/yaml" \
'https://10.96.0.1:443/apis/authorization.k8s.io/v1/subjectaccessreviews?timeout=10s' -d '
kind: SubjectAccessReview
apiVersion: authorization.k8s.io/v1
metadata: {}
spec:
  resourceAttributes:
    namespace: default
    verb: list
    group: hello.zeng.dev
    version: v1
    resource: foos
  user: system:serviceaccount:hello:me
  groups:
  - system:serviceaccounts
  - system:serviceaccounts:hello
  - system:authenticated
  uid: 7c34f861-56c5-491d-a69c-6826fcd8578d
status:
  allowed: false'

kube-apiserver 响应会更新 status 字段，如果 .status.allow 为 true 表明 authz 成功

1
2
3
4
5
6
7


---
kind: SubjectAccessReview
apiVersion: authorization.k8s.io/v1
metadata: {}
spec: {...} # spec 与送入保持一致
status:
  allowed: true

所以 custom apiserver 通常还会绑定如下 Kubernetes 内置权限，才能将 authn 和 authz 委托给 kube-apiserser

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: system:auth-delegator
rules:
- apiGroups:
  - authentication.k8s.io
  resources:
  - tokenreviews
  verbs:
  - create
- apiGroups:
  - authorization.k8s.io
  resources:
  - subjectaccessreviews
  verbs:
  - create

流程图: request ↔️ kube-apiserver ↔️ custom-apiserver

sequenceDiagram %%{init: { 'sequence': { 'noteAlign': 'left', 'messageAlign': 'center' }}}%% actor kubectl/AnyClient kubectl/AnyClient -) kube-apiserver: delete foo/test kube-apiserver ->> kube-apiserver: authn/authz OK kube-apiserver ->>+ hello-apiserver: Proxy Request with
X-Remote-User
X-Remote-Group
X-Remote-Extra- hello-apiserver ->> hello-apiserver: TLS Cert verify OK Note right of hello-apiserver: userinfo
{name: X-Remote-User
groups: X-Remote-Group
extraX-Remote-Extra-} hello-apiserver ->>+ kube-apiserver: delegate authz
POST SubjectAccessReview kube-apiserver ->>- hello-apiserver: 200 OK with
SubjectAccessReview
status.allow=true hello-apiserver ->> hello-apiserver: execute delete hello-apiserver ->>- kube-apiserver: 200 OK kube-apiserver -) kubectl/AnyClient: 200 OK

流程图: request ↔️ custom-apiserver

sequenceDiagram actor kubectl/AnyClient kubectl/AnyClient ->> hello-apiserver: delete foo/test hello-apiserver -->> hello-apiserver: TLS Cert
verify failed hello-apiserver ->>+ kube-apiserver: delegate authn
POST TokenReview kube-apiserver ->> kube-apiserver: authn OK kube-apiserver ->>- hello-apiserver: 200 OK with
userInfo in TokenReview status hello-apiserver ->>+ kube-apiserver: delegate authz
POST SubjectAccessReview kube-apiserver ->> kube-apiserver: authz OK kube-apiserver ->>- hello-apiserver: 200 OK with SubjectAccessReview
status.allow=true hello-apiserver ->> hello-apiserver: execute delete hello-apiserver ->> kubectl/AnyClient: 200 OK

🪬🪬🪬 目前 X-Remote-* headers 没有携带 authz 信息。无论 kube-apiserver 是否先执行了 authz，custom apiserver 都要 authn 之后要进行执行 authz。

🪬🪬🪬 custom apiserver 当然可以自行读取 kube-apiserver 存储，自行在本地实现 authn, authz，但是不推荐。

🪬🪬🪬 由于每个请求都需要远程 authz，custom apiserver 可以缓存 authz 结果。

🧗 Further Reading: kube-aggregator history

查看 proposal: Aggregated API Servers，可以发现社区当时面临的问题

自身业务有拆单体 kube-apiserver 为多个 aggregated servers 的需求
用户/三方机构有自己实现 custom apiserver 并暴露 custom API 的需求

社区解决方案经历了许多个 PR 迭代，主要由 deads2k 贡献，在 Kubernetes 进入 v1.7.0 Beta (默认开启)，v1.10 进入 GA

2016 年 5 月 kubernetes PR20358 为第一次提交，增加了一个名为第独立进程 kube-discovery。它的功能非常原始，仅提供 API disovery 信息聚合，具体来说就是读取配置文件提供的 apiservers 列表，逐个访问，将 kube-apiserver 核心 API Group 信息聚合到 /api，将其他 API Groups（官方、三方）一起组合到 /apis。

2016 年 12 月经历了多个迭代

kubernetes PR37561 引入服务发现 GroupVersionKind apiregistration.k8s.io/v1alpha1 APIService
kubernetes PR38319 kube-discovery /api 和 /apis 开始通过 APIService 聚合官方 API
kubernetes PR38289 提供了 proxyHandler

2017 年 3 月合并提交奠定了 kube-aggregator 形态，一直沿用至今 (v1.27)

kubernetes 39619 kube-discovery 改名为 kube-apiserver
kubernetes PR42911 合并了 kube-apiserver 模块和 kube-aggregator 模块
kubernetes PR46055 并入了 CRD 模块 apiextensions-apiserver，委托链为 kube-aggregator ➡️ (apiextensions-apiserver ➡️ kube-apiserver)
kubernetes PR46440 调整委托链为 kube-aggregator ➡️ (kube-apiserver ➡️ apiextensions-apiserver)

👏👏👏 欢迎在评论区指出其他重要 PR

📝 Summarize

本文围绕核心协议 APIService，梳理了 Kubernetes apiserver aggregation 原理。读者理解了 APIService 背后的运作原理，就搞懂了 apiserver aggregation 魔法如何可能。

官方文档 Configure the Aggregation Layer 一直很令人费解，只列了列干巴巴的接入流程。其实只要先了解 kube-apiserver handlerChain，区分好请求来源，就大体明白 custom apiserver 应该如何处理 authn 和 authz。

最后，本文梳理了 kube-aggregator 重要 Pull Request，供有兴趣读者进一步查阅。
