K8s CustomResourceDefinitions (CRD) 原理

本文为 K8s API 和控制器 系列文章之一

🎯 Goals

这里假定你已经熟悉 Kubernetes 的基本组件，尤其是 Control Plane 之核心 kube-apiserver，如不然，可以移步这里。

kube-apiserver 的所有资源都归属于不同组，以 API Group 方式对外暴露 [1]

核心/默认组 (core/legacy group) 比较特殊，它的组名为空字符串，前缀为 /api，可以通过 REST HTTP 路径 /api/v1 访问，如 /api/v1/pods, /api/v1/namespaces/default/configmaps
其他资源 REST HTTP 路径前缀为 /apis，格式一律为 /apis/{group}/{version}，如 /apis/apps/v1，/apis/autoscaling/v2

用户可以使用 kubectl 操作这些资源 (CRUD)

Pod	Deployment	Action
kubectl run foo –image nginx	kubectl create deploy/foo –image nginx	create
kubectl create -f ./pod-nginx.yml	kubectl create -f ./deploy-nginx.yml	create
kubectl get pod foo	kubectl get deploy foo	get
kubectl apply -f ./pod-foo.yml	kubectl apply -f ./deploy-foo.yml	update or create
kubectl delete pod foo	kubectl delete deploy foo	delete

注意到不需要指明 Deployment 对应 Group apps 也可操作成功，因为 kube-apiserver 中并无其他名称复数为 deploys/deployments 的资源。如果多个 Group 存在相同名字资源，则需要通过 {kind_plural}.{group} 唯一标识资源，类似这样 kubectl get deployments.apps foo。

我们现在开始拓展 kube-apiserver API，目标是在其中增设一个资源组 hello.zeng.dev，HTTP REST Path 为 /apis/hello.zeng.dev/。且资源 foos.hello.zeng.dev 可被 kubectl CRUD

by KindName	by GroupKindName	Action
kubectl create -f ./foo.yml	kubectl create -f ./foo.yml	create
kubectl get foo myfoo	kubectl get hello.zeng.dev.foos myfoo	get
kubectl apply -f ./foos.yml	kubectl apply -f ./foos.yml	update or create
kubectl delete foo myfoo	kubectl delete hello.zeng.dev.foos myfoo	delete

🎮 Hands on API by CRD

最简单的方式是在集群中创建 CustomResourceDefinition 对象

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37


cat << EOF | kubectl apply -f -
apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  # 固定格式 {kind_plural}.{group}，其中 foos 对应 spec.names.plural，hello.zeng.dev 对应 spec.group
  name: foos.hello.zeng.dev
spec:
  group: hello.zeng.dev # 资源组，用在 URL 标识资源所属 Group，如 /apis/hello.zeng.dev/v1/foos 之 hello.zeng.dev
  names:
    kind: Foo
    listKind: FooList
    plural: foos  # 资源名复数，用在 URL 标识资源类型，如 /apis/hello.zeng.dev/v1/foos 之 foos
    singular: foo # 资源名单数，可用于 kubectl 匹配资源
    shortNames:   # 资源简称，可用于 kubectl 匹配资源
    - fo
  scope: Namespaced # Namespaced/Cluster
  versions:
  - name: v1
    served: true # 是否启用该版本，可使用该标识启动/禁用该版本 API
    storage: true # 唯一落存储版本，如果 CRD 含有多个版本，只能有一个版本被标识为 true
    schema:
      openAPIV3Schema:
        type: object
        properties:
          spec:
            type: object
            properties:
              msg:
                type: string
    additionalPrinterColumns: # 声明 kubectl get 输出列，默认在 name 列之外额外输出 age 列，改为额外输出 age 列，message 列
    - name: age
      jsonPath: .metadata.creationTimestamp
      type: date
    - name: message
      jsonPath: .spec.msg
      type: string
EOF

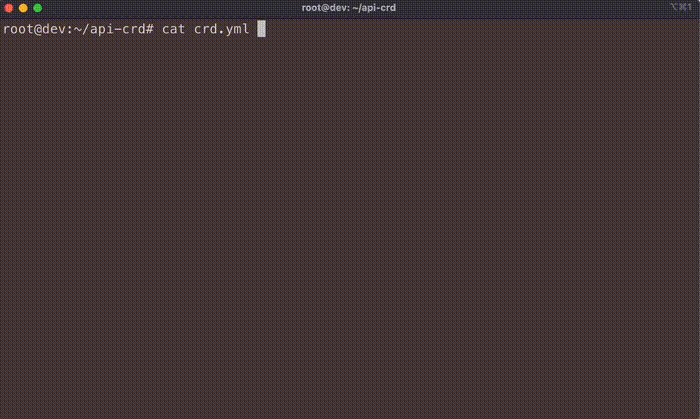

创建 crd/foos.hello.zeng.dev 之后，即可用 kubectl 直接操作 foo 资源。操作体验和官方资源 Pod，Service 等相比并无二致。

🔍 API Discovery

kubectl 如何知道 kube-apiserver 存在某项资源 fo？如何知道 fo 是资源 foos 的简称？如何知道 foos 属于哪个资源 Group？如何知道 foos 支持什么操作？这就涉及到 Kubernetes 的 API Discovery 机制。

调整日志级别可以发现：kubectl 在向 kube-apiserver 发起 GET /apis/hello.zeng.dev/v1/namespaces/default/foos 之前。会先查询 /api 和 /apis

1
2
3
4
5
6
7


kubectl get fo --cache-dir $(mktemp -d) -v 6

I0524 02:24:45.787217 1446906 loader.go:373] Config loaded from file:  /root/.kube/config
I0524 02:24:45.806835 1446906 round_trippers.go:553] GET https://127.0.0.1:41485/api?timeout=32s 200 OK in 17 milliseconds
I0524 02:25:36.529247 1446951 round_trippers.go:463] GET https://127.0.0.1:41485/apis?timeout=32s
I0524 02:24:45.829483 1446906 round_trippers.go:553] GET https://127.0.0.1:41485/apis/hello.zeng.dev/v1/namespaces/default/foos?limit=500 200 OK in 5 milliseconds
No resources found in default namespace.

调整 kubectl 日志级别为 8 拿到 Accept Header 更改输出 application/json -> application/yaml，curl kube-apiserver /apis

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


# on top terminal
kubectl proxy
Starting to serve on 127.0.0.1:8001

---
# on bottom terminal, Kubernetes 1.27.2
curl -H 'Accept: application/yaml;g=apidiscovery.k8s.io;v=v2beta1;as=APIGroupDiscoveryList' localhost:8001/apis

apiVersion: apidiscovery.k8s.io/v2beta1
kind: APIGroupDiscoveryList
metadata: {}
items:
- metadata:
    creationTimestamp: null
    name: hello.zeng.dev
  versions:
  - version: v1
    resources:
    - resource: foos
      responseKind:
        group: hello.zeng.dev
        kind: Foo
        version: v1
      scope: Namespaced
      shortNames:
      - fo
      singularResource: foo
      verbs:
      - delete
      - deletecollection
      - get
      - list
      - patch
      - create
      - update
      - watch

可以看到如下 REST API 信息

kube-apiserver 有一个 API Group hello.zeng.dev
Group hello.zeng.dev 含有许多 versions
版本 v1 内含资源 foos，scope 级别为 Namespaced
foos 资源简称为 fo
foos 资源支持操作动词为 delete, deletecollection, get, list, patch, create, update, watch

获取对应 REST API 信息后，kubectl 发现 fo 是资源复数为 foos 的简称，其对应 group 为 hello.zeng.dev，其默认版本为 v1，于是发起请求 GET/POST/PATCH/DELETE /apis/hello.zeng.dev/v1/namespaces/default/foos，而抛出错误 error: the server doesn't have a resource type "fo"

⚠️😵 注意 😵⚠️

返回类型 application/yaml;g=apidiscovery.k8s.io;v=v2beta1;as=APIGroupDiscoveryList 由 Feature Aggregated Discovery 实现，支持一次调用获取所有 API Group/Resource 信息，于 1.26 进入 alpha 状态（默认关闭），1.27 进入 beta（默认开启）

一般地，kube-apiserver 中所有 REST API resouces 均可按照如下层次发现（核心/默认组放在特殊路径 /api，它没有 Group（或者说 Group 是空字符串）

GET /api ➡️ APIVersions or APIGroupDiscoveryList (1.27+)
GET /apis ➡️ APIGroupList or APIGroupDiscoveryList (1.27+)
GET /apis/{group} ➡️ APIGroup (optional, contained in /apis)
GET /apis/{group}/{version} or /api/v1 ➡️ APIResourceList

kubectl api-resources 包含了整个发现过程

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


# Kubernetes 1.26.4 (1.27-
kubectl api-resources --cache-dir $(mktemp -d) -v 6 | awk 'NR==1 || /pods|fo|deploy/'

I0524 08:05:12.629151 1472208 loader.go:373] Config loaded from file:  /root/.kube/config
I0524 08:05:12.645780 1472208 round_trippers.go:553] GET https://127.0.0.1:34779/api?timeout=32s 200 OK in 14 milliseconds
I0524 08:05:12.650105 1472208 round_trippers.go:553] GET https://127.0.0.1:34779/apis?timeout=32s 200 OK in 2 milliseconds
I0524 08:05:12.655089 1472208 round_trippers.go:553] GET https://127.0.0.1:34779/apis/authorization.k8s.io/v1?timeout=32s 200 OK in 3 milliseconds
I0524 08:05:12.655874 1472208 round_trippers.go:553] GET https://127.0.0.1:34779/api/v1?timeout=32s 200 OK in 4 milliseconds
I0524 08:05:12.655935 1472208 round_trippers.go:553] GET https://127.0.0.1:34779/apis/authentication.k8s.io/v1?timeout=32s 200 OK in 4 milliseconds
...
I0524 08:05:12.659065 1472208 round_trippers.go:553] GET https://127.0.0.1:34779/apis/hello.zeng.dev/v1?timeout=32s 200 OK in 6 milliseconds
I0524 08:05:12.721295 1472208 round_trippers.go:553] GET https://127.0.0.1:34779/apis/hello.zeng.dev/v1/namespaces/default/foos?limit=500 200 OK in 43 milliseconds
NAME                              SHORTNAMES   APIVERSION                             NAMESPACED   KIND
pods                              po           v1                                     true         Pod
deployments                       deploy       apps/v1                                true         Deployment
foos                              fo           hello.zeng.dev/v1                      true         Foo

默认情况下 kube-apiverser GET /apis 返回 APIGroupList (包含所有 API Groups 信息），再逐个访问 /apis/{group}/{version} 得到 APIResourceList。最终汇聚出 kube-apiserver 支持的所有 Resource 信息

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49


# on top terminal
kubectl proxy
Starting to serve on 127.0.0.1:8001
---
curl -H 'Accept: application/yaml' localhost:8001/apis

kind: APIGroupList
apiVersion: v1
groups:
- name: autoscaling
  versions:
  - groupVersion: autoscaling/v2
    version: v2
  - groupVersion: autoscaling/v1
    version: v1
  preferredVersion:
    groupVersion: autoscaling/v2
    version: v2
- name: hello.zeng.dev
  versions:
  - groupVersion: hello.zeng.dev/v1
    version: v1
  preferredVersion:
    groupVersion: hello.zeng.dev/v1
    version: v1
...
---
curl -H 'Accept: application/yaml' localhost:8001/apis/hello.zeng.dev/v1

apiVersion: v1
groupVersion: hello.zeng.dev/v1
kind: APIResourceList
resources:
- kind: Foo
  name: foos
  namespaced: true
  shortNames:
  - fo
  singularName: foo
  storageVersionHash: YAqgrOjs43I=
  verbs:
  - delete
  - deletecollection
  - get
  - list
  - patch
  - create
  - update
  - watch

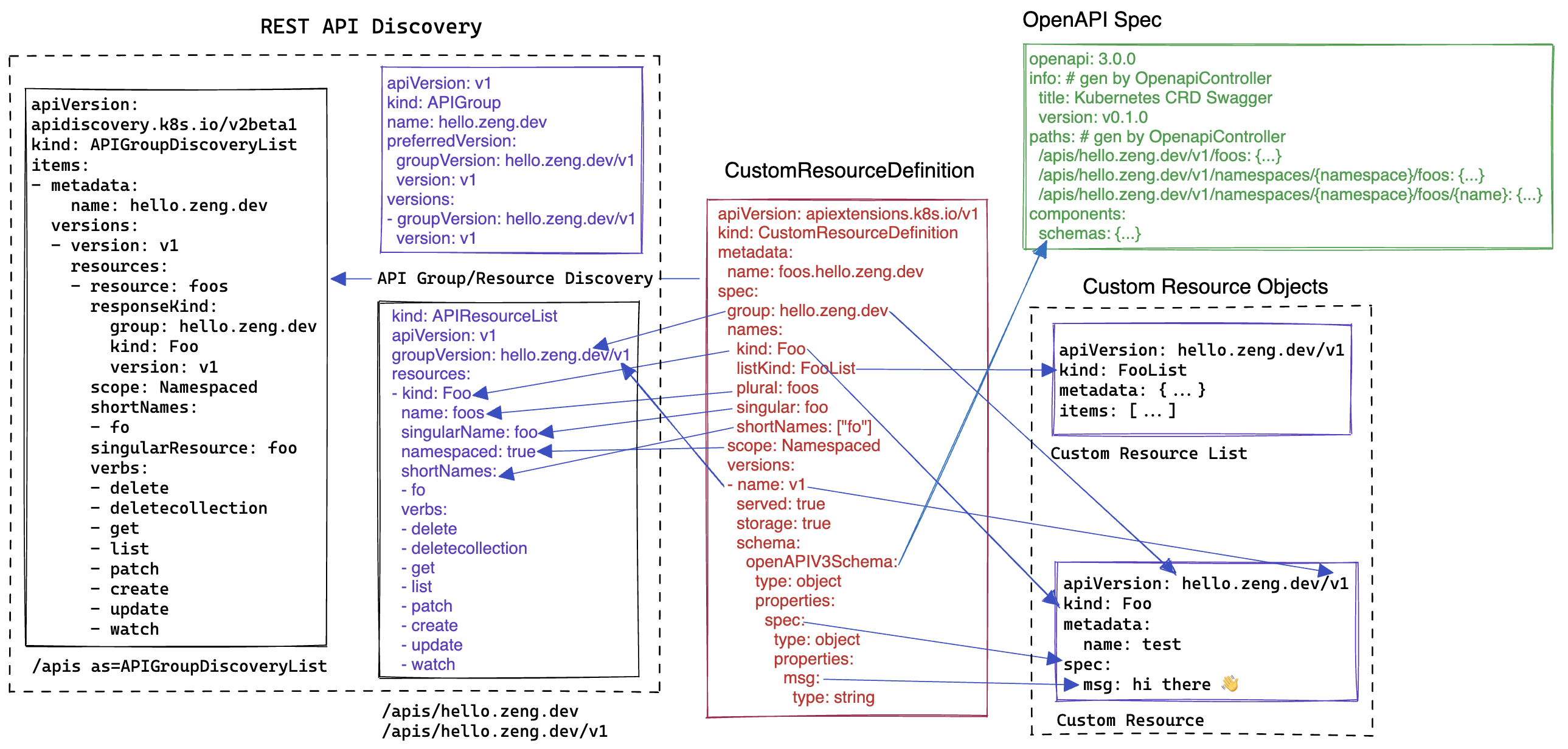

可以看出，APIGroupDiscoveryList 其实是 APIGroupList 加上所有 APIResourceList，作用是减少 API Discovery 的请求次数 (n -> 1)。

🤔 API by CRD internals

kube-apiserver 包含两个模块：kube-apiserver 模块和 apiextensions-apiserver 模块，前者负责官方核心组 core/legacy (Pod, ConfigMap, Service 等) 和官方普通 Groups (apps, autoscaling, batch) 资源的处理，后者负责 CRD 及对应 Custom Resources 处理。

🤣🤣🤣 「kube-apiserver 包含 kube-apiserver 模块」 —— 听着很奇怪。Kubernetes 起初只有 kube-apiserver 模块提供官方 API，并不支持 Custom Resources。1.6 之后相继引入 CustomResourceDefinitions（也即 apiextensions-apiserver 模块，见 issue 95）和 kube-aggregator 模块（支持 API Aggregation 功能，见 issue 263）支持 Custom Resources。

apiextensions-apiserver 模块功能，由多个内置 controllers 驱动。比较重要的控制器是 controllers 是 DiscoveryController（负责 API Discovery）、OpenAPI 控制器（OpenAPI Spec），和 customresource_handler（负责资源的增删改查）。其他的还有 CRD 状态字段更新、对应 custom resource 名称检查、CRD 删除清理等，代码集中在这个 package。

DiscoveryController 实现了之前展示的 API Discovery。它不断监听 CRD 变化，负责将 CRD 声明同步转化为以下内存对象

并动态注册以下 API 返回对应资源

/apis/{group} ➡️ APIGroup
/apis/{group}/{version} ➡️ APIResourceList

在本文例子中，动态注册的路由是 /apis/hello.zeng.dev 和 /apis/hello.zeng.dev/v1。

在 1.26+ APIGroupDiscovery 则会提供给 kube-apiserver 中的全局 AggregatedDiscoveryGroupManager，最终统一聚合在 /apis。1.26 之前，/apis 路径只返回 APIGroupList。

得益于 OpenAPI 控制器，CRD 创建后，自 kube-apiserver /openapi/v3 或者 /openapi/v2 查询 hello.zeng.dev/v1 的 OpenAPISpec，即可得到如下结果（只展示了 3 层 JSON，完整内容在这里

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51


# on top terminal
kubectl proxy
Starting to serve on 127.0.0.1:8001

---
# on bottom terminal, or curl -s http://localhost:8001/openapi/v3/apis/hello.zeng.dev/v1 | jq 'del(.[]?[]?[]?[]?)'
curl -s http://localhost:8001/openapi/v3/apis/hello.zeng.dev/v1 | jq 'delpaths([path(.), path(..) | select(length >3)])'
{
  "openapi": "3.0.0",
  "info": {
    "title": "Kubernetes CRD Swagger",
    "version": "v0.1.0"
  },
  "paths": {
    "/apis/hello.zeng.dev/v1/foos": {
      "get": {},
      "parameters": []
    },
    "/apis/hello.zeng.dev/v1/namespaces/{namespace}/foos": {
      "get": {},
      "post": {},
      "delete": {},
      "parameters": []
    },
    "/apis/hello.zeng.dev/v1/namespaces/{namespace}/foos/{name}": {
      "get": {},
      "put": {},
      "delete": {},
      "patch": {},
      "parameters": []
    }
  },
  "components": {
    "schemas": {
      "dev.zeng.hello.v1.Foo": {},
      "dev.zeng.hello.v1.FooList": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.DeleteOptions": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.FieldsV1": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.ListMeta": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.ManagedFieldsEntry": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.ObjectMeta": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.OwnerReference": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.Patch": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.Preconditions": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.Status": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.StatusCause": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.StatusDetails": {},
      "io.k8s.apimachinery.pkg.apis.meta.v1.Time": {}
    }
  }
}

OpenAPI 控制器有两个：OpenAPIController v2 和 OpenAPIController v3，分别支持 OpenAPI Specification v2 和 OpenAPI Specification v3。接口响应体字段 schemas 对应 CRD 对象字段 .spec.versions[].schema， OpenAPIController v2 和 OpenAPIController v3 会监听 CRD 变化、自动生成 OpenAPISpec 并将其写入 kube-apiserver 模块 OpenAPI Spec，由 kube-apiserver 路由 /openapi/v2 和 /openapi/v3 对外暴露。

OpenAPISpec 则类似使用说明书，它提供了使用 API 的规范：包括接收参数、数据格式约束、操作动词、返回数据类型等。稍微修改 CRD OpenAPI 定义，要求 spec.msg 为必输，且长度不超过 15

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


schema:
  openAPIV3Schema:
    type: object
    properties:
      spec:
        type: object
        required: ["msg"] # 新增字段必输校验
        properties:
          msg:
            type: string
          maxLength: 15 # 新增长度上限校验

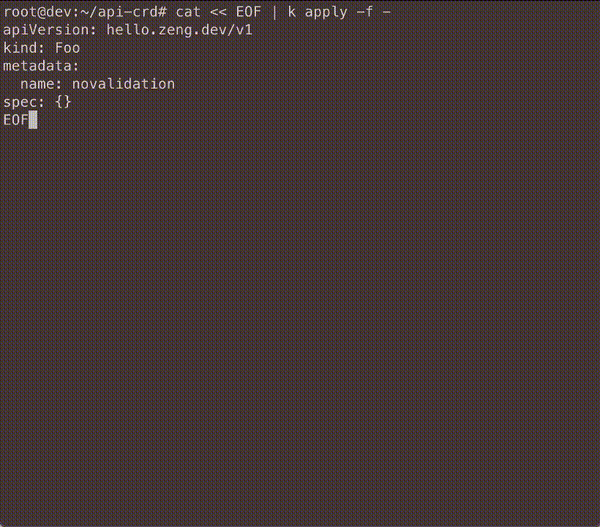

可校验效果如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


cat << EOF | k apply -f -
apiVersion: hello.zeng.dev/v1
kind: Foo
metadata:
  name: invalid
spec: {}
EOF

The Foo "invalid" is invalid: spec.msg: Required value
---

cat << EOF | k apply -f -
apiVersion: hello.zeng.dev/v1
kind: Foo
metadata:
  name: invalid
spec:
  msg: "hello world, hello world"
EOF
The Foo "invalid" is invalid: spec.msg: Too long: may not be longer than 15

此外可以看到，创建 Foo 不遵从如下结构会报错

1
2
3
4
5
6
7
8


apiVersion: hello.zeng.dev/v1 | apiVersion: v1  <--- 使用何种 API 版本创建资源
kind: Foo                     | kind: Pod       <--- 欲创建资源类型
metadata:                     | metadata:       <--- 唯一标识资源的元数据，包括 name
  name: myfoo                 |   name: web              namespace（默认值为 default）, UID（省略则在服务端自动生成) 等
spec:                         | spec:           <--- 所期望的资源状态（What state you desire for the object
  msg: hi                     |   containers:            通常搭配 status 使用，当前阶段的 Foo 还不涉及，后续文章会做介绍
                              |   - name: nginx
                              |     image: nginx

它们是 Kubernetes objects 必须字段。尽管 CRD OpenAPIV3 Schema 并不包含 apiVersion, kind 和 metadata 字段， apiextensions-apiserver 模块会强制保证这些字段。

🪬🪬🪬 Kubernetes 1.25+ CRD validation rules 进入 beta，可在 OpenAPI Spec 基础上设置更强大的字段约束。

🪬🪬🪬 kubectl apply 会利用 OpenAPI Spec 确定资源支持的 Patch 类型，kubectl explain 输出的资源字段来自于 OpenAPI Spec。kubectl 插件 kubernetes-sigs/kubectl-validate 支持在客户端使用 OpenAPI Spec 校验资源对象（接近 --dry-run=server）。

解释了 API Discovery 如何可能和如何使用 API 之后，到达了最后一个问题：API 资源处理和持久如何可能?

这得从路由层说起，kube-apiserver 通过委托模式串联 apiextensions-apiserver 模块获得了 CRD 处理能力

1
2
3
4
5
6
7
8
9


kube-apiserver ---> {core/legacy group /api/**}, {official groups /apis/apps/**, /apis/batch/**, ...}
    │
 delegate
    │
    └── apiextensions-apiserver ---> {CRD groups /apis/apiextensions.k8s.io/**, /apis/<crd.group.io>/**}
                      │
                   delegate
                      │
                      └── notfoundhandler ---> 404 NotFound

HTTP 请求路由流程如下

先从 kube-apiserver 模块开始路由匹配，如果匹配核心组路由 /api/** 或者官方 API Groups 如 /apis/apps/**，/apis/batch/**，直接在本模块处理。如果不匹配，委托给 apiextensions-apiserver 处理
apiextensions-apiserver 模块先看请求是否匹配路由 /apis/apiextensions.k8s.io/**，如果是则为 customresourcedefinitions 变更，直接在本模块处理；如果不匹配，再看是否匹配任意 CRD 对应的 Custom 路由 /apis/{crd_group}/**，如果任一匹配，直接在本模块处理。否则委托给 notfoundhandler 处理
notfoundhandler 返回 HTTP 404

回顾之前的 OpenAPI Spec，可以发现 apiextensions-apiserver 模块自动为 CRD 生成了这些 REST API

/apis/hello.zeng.dev/v1/foos
/apis/hello.zeng.dev/v1/namespaces/{namespace}/foos
/apis/hello.zeng.dev/v1/namespaces/{namespace}/foos/{name}

原理是模块内 customresource_handler 提供了 /apis/{group}/{version}/({kind_plural} | namespaces/{namespace}/{kind_plural} | namespaces/{namespace}/{kind_plural}/{name}) 通配。customresource_handler 实时读取所有 CRD 信息，负责 custom resources 的 CRUD 操作，并持有一个 RESTStorage (实现通常为 etcd)。在 API 层业务（通用校验、解码转换、admission 等）成功后，customresource_handler 调用 RESTStorage 实施对象持久化。

路由 /apis 实际是 /apis/{group}/{version} 和 /apis/{group} 的聚合，由 kube-apiserver 的 kube-aggregator 模块提供，将在后面章节介绍。

总结上述内容如下

1
2
3
4
5
6
7
8


                      +--- DiscoveryController sync ---> HTTP Endpoints /apis/{group},/apis/{group}/{version}
                      |
CRD <---listwatch---> +--- OpenApiController sync ---> OpenAPI Spec in kube-apiserver module
                      |
                      +--- customresource_handler CRUDs
                           +---> /apis/{group}/{version}/foos
                           +---> /apis/{group}/{version}/namespaces/{namespace}/{kind_plural}
                           +---> /apis/{group}/{version}/namespaces/{namespace}/{kind_plural}/{name}

🧰 Generate CRD from Go Structs

手动维护 CRD 对象是笨办法，更好的方式是从 Go Struct 生成 CRD 声明。controller-tools 项目的一个工具 controller-gen 提供了这种能力。

我的项目 x-kubernetes 统一将 API 相关 Go Structs 放置在目录 /api 中，按照 /api/{group} 罗列

1
2
3
4
5
6


~/x-kubernetes# tree api -L 3
api
└── hello.zeng.dev
    └── v1
        ├── types.go
        └── ...

types.go 内容如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25


package v1

import metav1 "k8s.io/apimachinery/pkg/apis/meta/v1"

type Foo struct {
	metav1.TypeMeta   `json:",inline"`
	metav1.ObjectMeta `json:"metadata,omitempty" protobuf:"bytes,1,opt,name=metadata"`

	Spec FooSpec `json:"spec" protobuf:"bytes,2,opt,name=spec"`
}

type FooSpec struct {
	// Msg says hello world!
	Msg string `json:"msg" protobuf:"bytes,1,opt,name=msg"`
	// Msg1 provides some verbose information
	// +optional
	Msg1 string `json:"msg1" protobuf:"bytes,2,opt,name=msg1"`
}

type FooList struct {
	metav1.TypeMeta `json:",inline"`
	metav1.ListMeta `json:"metadata,omitempty" protobuf:"bytes,1,opt,name=metadata"`

	Items []Foo `json:"items" protobuf:"bytes,2,rep,name=items"`
}

在项目 /api 目录，执行 CRD 生成脚本 update-crd-docker.sh

1

~/x-kubernetes/api# ./hack/update-crd-docker.sh

或者在 /api 目录直接跑 controller-gen

1
2
3
4


# 安装 controller-gen
go install sigs.k8s.io/controller-tools/cmd/controller-gen@v0.13.0

controller-gen schemapatch:manifests=./artifacts/crd paths=./hello.zeng.dev/v1/... output:dir=./artifacts/crd

即可动态生成 OpenAPI schemas (changes trace: git diff a5469c0 38dcc40 -- artifacts/crd/hello.zeng.dev_foos.yaml)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52


apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  name: foos.hello.zeng.dev
spec:
  group: hello.zeng.dev
  names:
    kind: Foo
    listKind: FooList
    plural: foos
    singular: foo
  scope: Namespaced
  versions:
    - name: v1
      served: true
      storage: true
      additionalPrinterColumns:
        - name: age
          jsonPath: .metadata.creationTimestamp
          type: date
        - name: message
          jsonPath: .spec.msg
          type: string
        - name: message1
          jsonPath: .spec.msg1
          type: string
      schema:
-        openAPIV3Schema: {}
+        openAPIV3Schema:
+          type: object
+          required:
+            - spec
+          properties:
+            apiVersion:
+              description: 'APIVersion defines the versioned schema of this representation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources'
+              type: string
+            kind:
+              description: 'Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds'
+              type: string
+            metadata:
+              type: object
+            spec:
+              type: object
+              required:
+                - msg
+              properties:
+                msg:
+                  description: Msg says hello world!
+                  type: string
+                msg1:
+                  description: Msg1 provides some verbose information
+                  type: string

可以发现 Go Structs 中含有 JSON Tags 的字段均被映射到了 OpenAPI Spec Properties，字段注释映射到了 description，字段类型映射到了 type。

⚠️⚠️⚠️ 注意：这里的 controller-gen schemapatch，作用使用 patch 仅更新文件 hello.zeng.dev_foos.yaml 中的 openAPIV3Schema。如果使用 controller-gen crd，则会重新生成整个文件。

controller-gen crd:crdVersions=v1 paths=./hello.zeng.dev/v1/... output:dir=./artifacts/crd 生成完整CRD定义 ➡️ hello.zeng.dev_foos_full.yaml
controller-gen crd:crdVersions=v1,maxDescLen=0 paths=./hello.zeng.dev/v1/... output:dir=./artifacts/crd 生成不含注释的CRD定义 ➡️ hello.zeng.dev_foos_nodesc.yaml

这里没有引入需要学习成本的 generation markers，故没法生成 additionalPrinterColumns 定义。也没有引入 validation markers，故没法生成字段校验 schema。

⚠️⚠️⚠️ 注意：CRD OpenAPI Schema 之 properties/apiVersion, kind, metadata ，虽然工具生成了这些字段定义，实际非必需（如之前展示）。apiextensions-apiserver 的 openapi builder 会自动注入这些定义。

📝 Summarize

CustomResourceDefinition 是拓展 K8s API 最便捷方式，没有之一。apiextensions-apiserver 模块有如下好处

开箱即用，只需提供 CRD 声明，不需要自行实现 REST API（包括 OpenAPI Spec 转换、API Discovery、Custom Resource CRUD），也不需要与存储层交互
本身集成在 kube-apiserver 中，不需要处理鉴权（authentication）和授权（authorization）
kubebuilder, controller-tools 等社区工具，可以一键生成 CRD 定义和对应的控制器脚手架

而它的缺点也正是它的优点的反面（但对于规模不大的集群和大部分场景通常可以忍受

存储限制较大，只能以 JSON 存储 etcd，其他存储需求无法满足，比如存储为 protobuf 以节约磁盘空间，比如 Custom Resource 仅存储在内存，仅存储在普通文件，需要存储在 MySQL, SQLite, PostgreSQL 等关系型数据库
API 绑定在 kube-apiserver 进程，无法单独对外提供服务，无法实施 API 分流，定制性低

后续篇章会基于同样的 API 库，展示各种 custom apiserver 集成方式，方便比较优劣。

如果对 CRD 的多版本 API 转换有兴趣，可以移步查阅 K8s 多版本 API 转换最佳实践。

Custom API 往往需要配合控制器，才能发挥其强大能力。本文仅介绍了 CustomResourceDefinition 的使用姿势和实现原理。控制器相关将在后续篇章介绍。

Contents
