最近正在捣鼓一套本地 k8s 集群，于是想到了树莓派和各种开发板。说干就干，本文记录一些搭建细节。

器件清单

器件名 数量
树莓派 3 Model B+ 3
树莓派 4 Model B 1
microSD(TF) 卡 4
NETGEAR GS308P 交换机 1
Type-C 千兆有线网卡 1
0.3米网线 5
microUSB 供电线或树莓派 PoE HAT 模块 3
usb-c 供电线或树莓派 PoE HAT 模块 1
亚克力外壳 若干

供电方面要注意的是，树莓派 3 Model B+ 和树莓派 4 Model B 支持 PoE 供电（802.3af标准），需要额外购买 PoE HAT 模块，同时使用的交换机也必须支持 PoE 供电。使用 PoE 的好处是省去了 USB 电源，观感比较整洁，坏处是贵（PoE HAT 售价 140+）。

Ubuntu 系统烧录

下载 Ubuntu Server 18.04 LTS Pi image 64-bit 版，安装并使用 Etcher 进行系统烧录。注意千万不用使用树莓派官方的 Raspberry Pi Imager, 那玩意在 TF 卡格式化方面是噩梦，且貌似只支持烧录 Raspbian 系统。

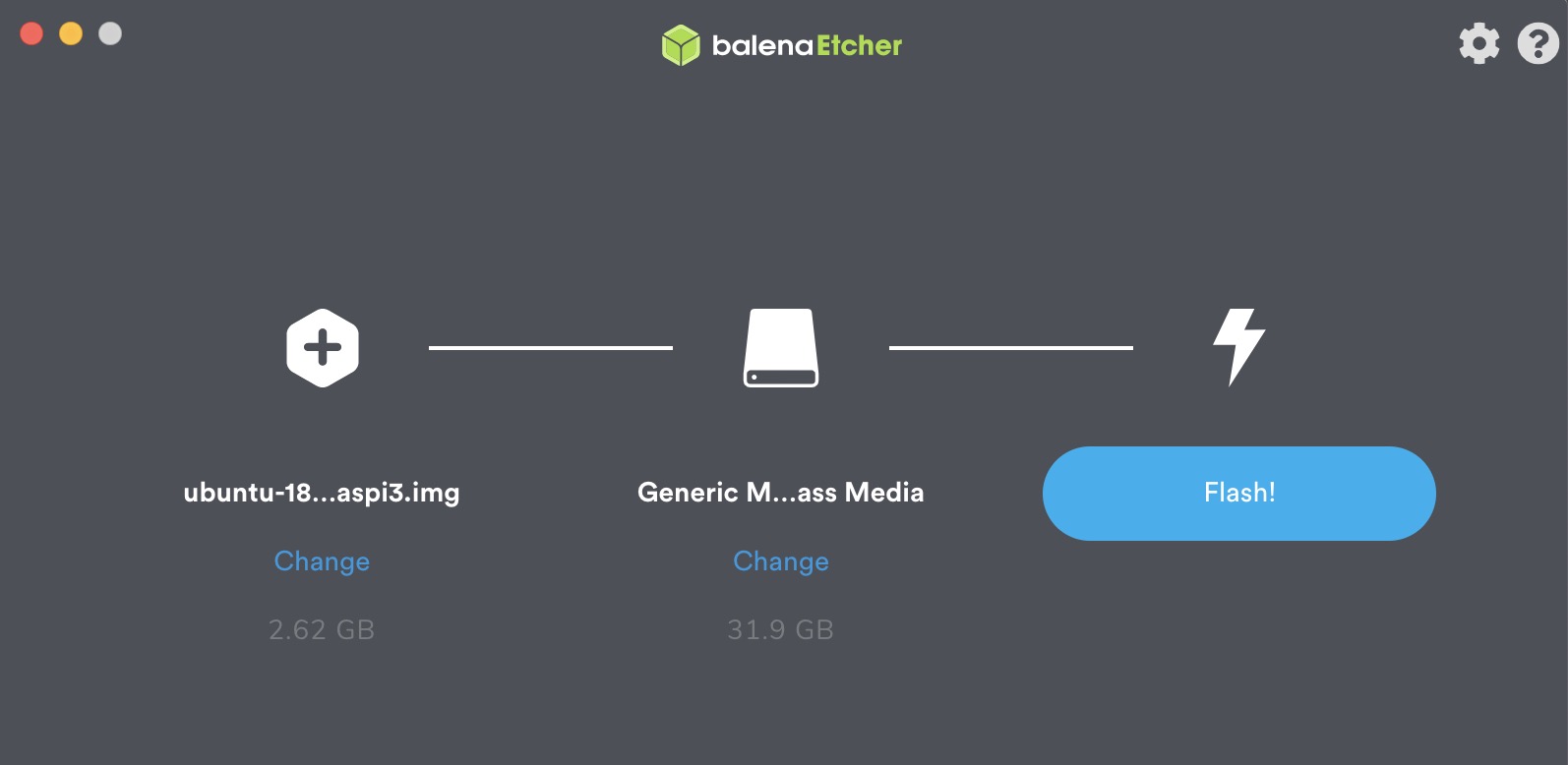

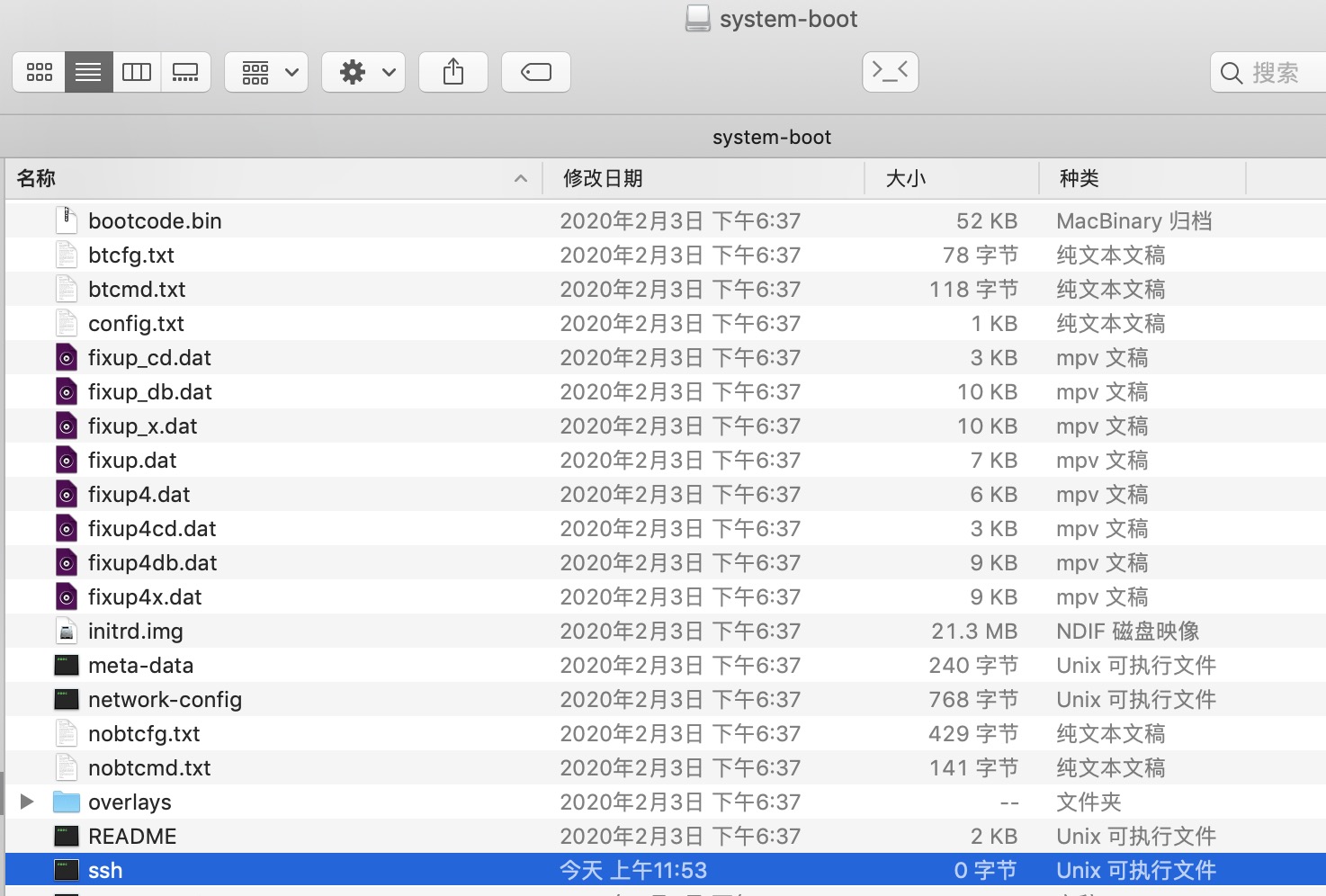

选择好 img 镜像和对应 SD 卡之后，点击 Flash 开始烧录。 drawing 打开烧录完成后的 TF 卡，在根目录中新建一个空白 ssh 文件，以便 Ubuntu 在启动自动开启远程登陆，这样一来就不需要连接显示器之类的外设操作开发板。

启动并配置网络

网络配置参考了 交换机组建通信子网并通过macOS共享网络，即 Mac 通过外置网卡充当交换机上集群的路由器，让每一块板子都能直接联网。

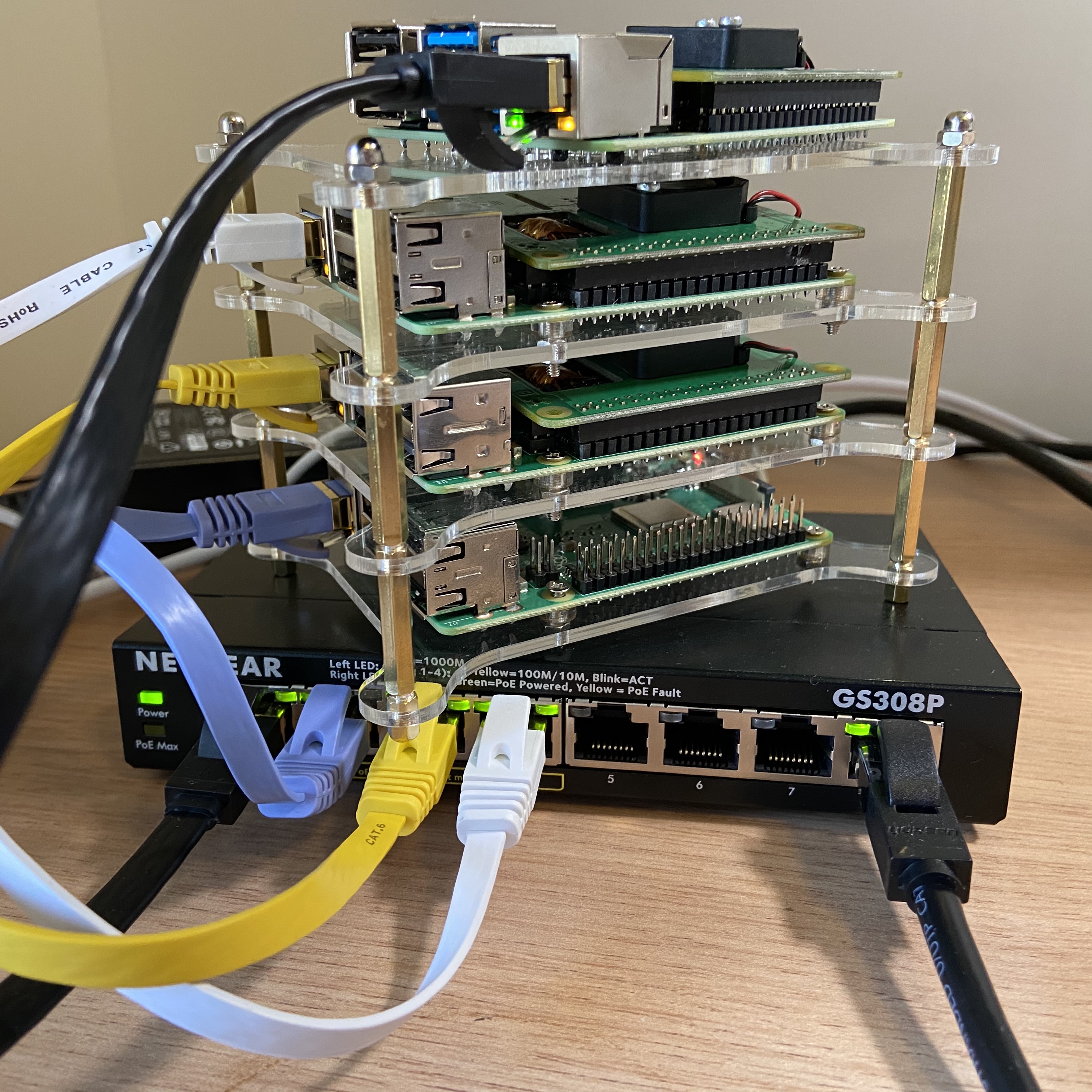

注: 左边 4 根为开发板网线，最右为 Mac 网线

Mac 网络配置

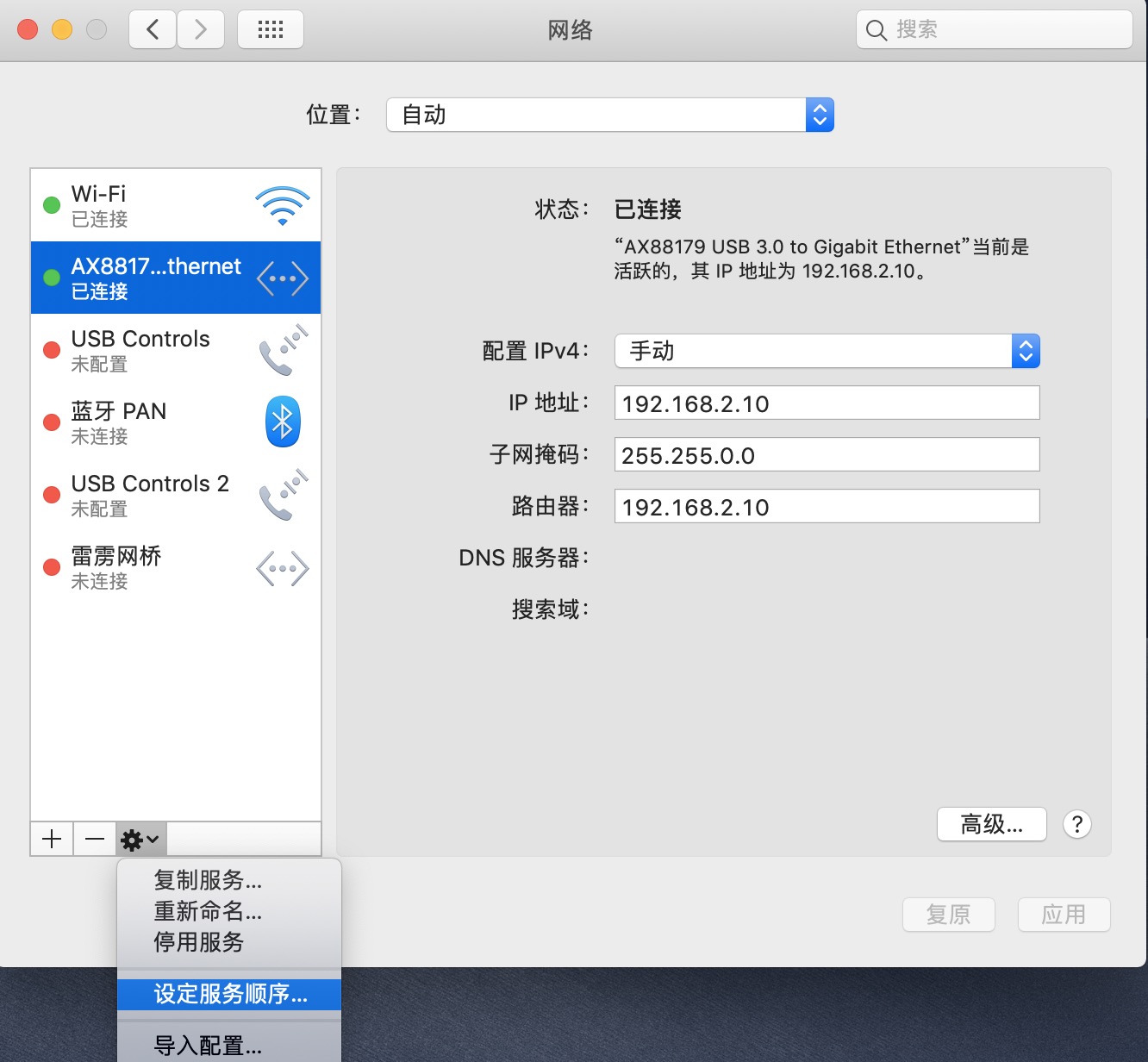

插入 type-c 网卡之后，安装好网卡驱动（重要！！!)，然后打开系统偏好设置 -> 网络，看到 AX8817…thernet 已出现在列表。注意要保证 Wi-Fi 网卡在其之前（通过设定服务顺序调整），因为 Mac 操作系统会选择第一张网卡发起对外网络连接，如果连接交换机的网卡在第一栏，设备将无法上网。

在这里我们设置 Mac 在有线网卡侧的 IP 为 192.168.2.10，并把它作为路由器。

开发板网络配置

通过 arp -a 获取开发板硬件地址并使用 ssh 操作进入开发板系统 (默认用户名名字均为 ubuntu)，依次按照如下指令依次操作所有开发板

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

$ arp -a
? (192.168.2.2) at b8:27:eb:51:6e:d7 on bridge100 ifscope [bridge]
$ ssh ubuntu@192.168.2.2
Welcome to Ubuntu 18.04.4 LTS (GNU/Linux 5.3.0-1017-raspi2 aarch64)
  ...
  System information as of Sun Apr  5 05:09:55 UTC 2020

  System load:  0.08               Processes:           113
  Usage of /:   11.7% of 14.30GB   Users logged in:     0
  Memory usage: 25%                IP address for eth0: 192.168.2.2
  Swap usage:   0%
...
Last login: Sun Apr  5 01:25:28 2020 from 192.168.2.1
ubuntu@ubuntu:~$

使用 root 权限在 /etc/netplan/ 目录下新建 99_config.yaml 文件，配置开发板地址为 192.168.2.2(其他板依此类推为 192.168.2.3, 192.168.2.4, …)，配置静态 IP 地址并设置网关地址为 192.168.2.10(即你的 Mac)，之后使用 netplan apply 更改网络配置。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

{
cat <<EOF | sudo tee /etc/netplan/99_config.yaml
network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      dhcp4: no
      addresses:
        - 192.168.2.2/24
      gateway4: 192.168.2.10
      nameservers:
        addresses: [8.8.8.8,114.114.114.114]
EOF
sudo netplan apply 99_config.yaml
}

4 月 15 拾遗: NetworkManager 也可以使用 netplan 更改网络，只需将 renderer: networkd 换成 renderer: NetworkManager 即可

测试网络连通

完成上述步骤后，在任意开发板中或者 Mac 中进行 ping 操作，确认所有主机 192.168.2.2, 192.168.2.3, 192.168.2.4, 192.168.2.5, 192.168.2.10 互通。

4-10 更新, 加入 x86 开发板 Up Board

型号 4 cores @ 1.44 GHz, 4 GB RAM(DDR3/1600MHZ), 2 GbE, 32 GB eMMc

安装系统 Ubuntu Desktop 18.04 LTS，Desktop 版不带 open SSH，安装 OpenSSH 并开启以便远程登陆

1
2
3
4
5
6

$ sudo apt update
$ sudo apt install --assume-yes openssh-server
$ sudo systemctl enable ssh
$ sudo systemctl start ssh
# 防火墙配置
$ sudo ufw allow ssh

Ubuntu Desktop 网络配置和树莓派 Ubuntu Server 不一样，它使用的是 network-manager, 先通过 ip a 获取网卡名 (这里是 enp1s0，很多是 eth0)，在 /etc/network/interfaces 文件设置静态 IP

1
2
3
4
5
6
7
8

auto lo
iface lo inet loopback

auto enp1s0
  iface enp1s0 inet static
  address 192.168.2.7
  netmask 255.255.255.0
  gateway 192.168.2.10

重启 network-manager

1
2
3

$ sudo service network-manager restart
$ ps aux | grep -i -E "(networkmanager|nm)"
root      2175  0.0  0.5 502676 18436 ?  Ssl  21:23   0:00 /usr/sbin/NetworkManager --no-daemon

Ubuntu Desktop 使用 systemd-resolved 解析 DNS，打开 /etc/systemd/resolved.conf，加入 DNS 服务地址

1
2
3

[Resolve]
DNS=8.8.8.8 114.114.114.114 192.168.2.10
FallbackDNS=8.8.4.4

重启服务

1

$ systemctl restart systemd-resolved

最后，切记链接文件

1

$ sudo ln -s /run/systemd/resolve/resolv.conf /etc/resolv.conf

测试 DNS 解析

1
2
3
4
5
6
7
8

$ nslookup google.com nslookup google.com
Server:		8.8.8.8
Address:	8.8.8.8#53

Name:	google.com
Address: 93.46.8.90
Name:	google.com
Address: 59.24.3.174

4-13，加入 ODYSSEY-X86 开发板

型号 4 cores @ 1.5-2.5 GHz, 8 GB RAM(LPDDR4), 64 GB eMMc

配置方式基本同上，不过在网络配置中我更改了默认的网卡名

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

network:
  version: 2
  renderer: networkd
  ethernets:
    eth_lan:
      dhcp4: no
      dhcp6: no
      addresses: [192.168.2.8/24]
      gateway4: 192.168.2.10
      nameservers:
        addresses: [8.8.8.8,114.114.114.114,192.168.2.10]
      match:
        macaddress: 00:e0:4c:01:0f:6f
      set-name: eth_lan
    enp2s0:
      dhcp4: true
      dhcp6: true

目前集群长这样

感慨一下，上回装系统还是 5 年前，那会用 UtraISO 做 Window7 启动盘。这回树莓派用的是 sd 卡烧录系统，很快折腾完事了。面对 Ubuntu x86 时自己犯难了，怎么用 U 盘引导装系统完全没概念，网上也没找到啥教程。后来发现和 Windows 一样的，关键在于主板是否支持 UEFI 引导安装，用 Etcher 往 U 盘刷系统，启动主板时找下显示器键盘鼠标，开机时狂按 F2 或者 F7 进开机选项，选 U 盘装系统即可。
